天然气气体涡轮流量计，UHLWQ气体涡轮流量计是一种具有精度高、重复性好、安装使用方便等优点的速度式仪表。适用于石油、化工、城市燃气、冶金、矿山等行业洁净或基本洁净的管线压力相对于恒定的燃气及单相气体，如天然气、丙烷、丁烷、乙烯、氮气、空气等。气体涡轮流量计工作原理是将进入仪表的被测气体；在特殊结构B型整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，在流体的作用下产生转动力矩，一定条件下，涡轮旋转的角度与流体体积成正比。涡轮的转动通过蜗杆、磁性连接器、减速系统驱动机械计数器显示被测气体的工况体积容量。
气体涡轮流量计规格参数
|
口径 |
量程范围 m³/h |
口径 |
量程范围 m³/h |
精准度 |
|
DN25 |
5-70 |
DN150 |
50-1000 |
1.0% 1.5% |
|
DN50 |
10-100 |
DN200 |
100-2000 |
|
|
DN80 |
20-400 |
DN250 |
200-4000 |
|
|
DN100 |
32-650 |
DN300 |
300-6000 |
环境温度：-30℃~+60℃
大气压力：86KPa~106KPa
介质温度：-20~+80℃
相对湿度：5%~95%
精度等级：1.0级、1.5级
供电电源：3.6V 10AH锂电池或外接电源DC24V
通讯：RS485（MODBUS-RTU）
补偿方式：温度压力补偿，对不同状况流量进行自动补偿修正运算
显示：可同时查询温度、压力、电池电量、量程流量、标况瞬时流量、工况瞬时流量等数值
信号输出：脉冲、脉冲当量、4-20mA
智能自诊断：仪表拥有自诊断功能
主体材质：铝合金材质、叶轮采用铝合金材质；耐腐蚀耐冲击；铸铝防爆表头，表头可进行350度旋转方便现场观看数值
量程比宽、起始流量低、经济适用外观大气，坚固耐用
本体自带整流器大大缩短前后直管段的距离

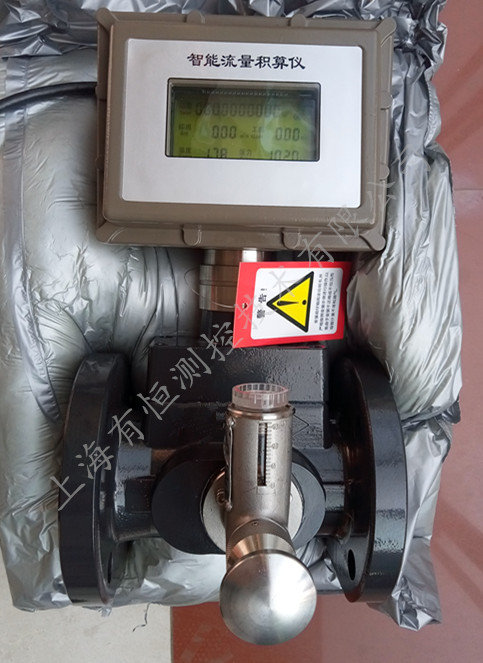

大屏液晶显示屏可显示瞬时流量、累计流量、温度、压力、标况流量和工况流量
出厂配有过滤网可以有效的过滤杂质，可减少对叶轮的损害
可与本公司IC卡控制器联用实现预付费功能（先缴费后用气）
可与本公司智能LNG/CNG气站管理系统进行联用
FG型基本技术指标量程范围
|
口径 |
量程范围 m³/h |
口径 |
量程范围 m³/h |
精准度 |
|
DN25 |
2-20 |
DN150 |
50-1000 |
1.0% 1.5% |
|
5-70 |
80-1600 |
|||
|
DN50 |
6-100 |
DN200 |
80-1600 |
|
|
10-160 |
125-2500 |
|||
|
DN80 |
13-250 |
DN250 |
125-2500 |
|
|
20-400 |
200-4000 |
|||
|
DN100 |
20-400 |
DN300 |
200-4000 |
|
|
32-650 |
320-6500 |
环境温度：-30℃~+60℃
大气压力：86KPa~106KPa
介质温度：-20~+80℃
相对湿度：5%~95%
精度等级：1.0级、1.5级
供电电源：3.6V 10AH锂电池或外接电源DC24V
通讯：RS485（MODBUS-RTU）
补偿方式：温度压力补偿，对不同状况流量进行自动补偿修正运算
显示：可同时查询温度、压力、电池电量、量程流量、标况瞬时流量、工况瞬时流量等数值
信号输出：脉冲、脉冲当量、4-20mA
智能自诊断：仪表拥有自诊断功能
主体材质采用一次铸造成型技术，叶轮采用铝合金材质；耐腐蚀耐冲击；铸铝防爆表头，表头可进行350度旋转方便现场观看数值
采用军公轴承有润滑油保证任何时候都能确保良好的稳定计量
量程比宽、起始流量低、经济适用外观大气，坚固耐用
本体自带整流器大大缩短前后直管段的距离
大屏液晶显示屏可显示瞬时流量、累计流量、温度、压力、标况流量和工况流量
出厂配有过滤网可以有效的过滤杂质，可减少对叶轮的损害
可与本公司IC卡控制器联用实现预付费功能（先缴费后用气）
可与本公司智能LNG/CNG气站管理系统进行联用
