序号 |
名称 |
技术参数 |
数量 |
单位 |
|
1 |
水泵 |
流量：8立方/小时，扬程：39m；转束：2850转/分；功率0.75KW |
1 |
套 |
|
2 |
电动调节阀 |
HYDD-50不锈钢，含工作组成 |
1 |
套 |
|
3 |
水箱 |
配有进水管、控制阀2方 |
1 |
只 |
|
4 |
降雨系统控制中心系统 |
功能包含开闭、启动停止、显示雨强、压力、倒计时等、集中所有的功控功能。使用变频器作为控制水压精确稳定的部件，需要先选择不同的喷头组合，在不同压力条件下，标定出对应的雨强。 |
1 |
套 |
|
5 |
降雨控制单片机 |
控制降雨自动化的整过程、功能包含开闭、启动停止等工控 |
1 |
套 |
|
6 |
降雨软件 |
实时显示当前雨强及其曲线，并且可以实时控制模拟降雨的整个过程，可以通过查询方式查询历史数据，并能导出数据到Excel格式文件等功能。 |
1 |
套 |
|
7 |
人机交互模组 |
触摸屏 |
1 |
项 |
|
8 |
手提式控制箱 |
开关电源、航空插头、开关按钮、232转接头等组件 |
1 |
项 |
|
9 |
雨量计 |
0.2、翻斗式 |
1 |
台 |
|
10 |
降雨喷头 |
1.5mm、3.2 mm、5.0mm |
18 |
只 |
|
11 |
电磁阀 |
￠15，压力0.8MP铜制 |
18 |
只 |
|
12 |
管材及配件 |
含不锈钢对丝，补心等 |
1 |
套 |
|
13 |
综合布线 |
电缆及通讯线 |
1 |
项 |
技术指标

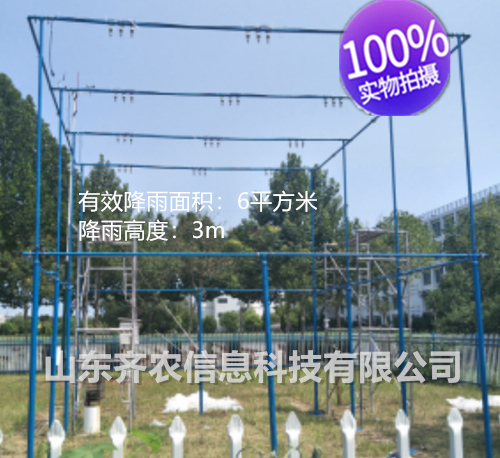

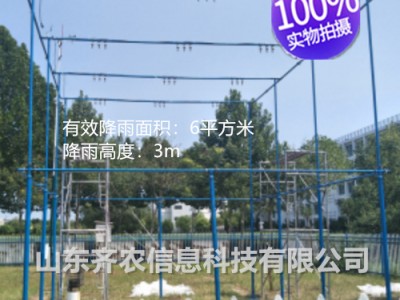

1）、有效降雨面积：6平方米（2m*3m）
2）、降雨高度：3m
3）、降雨雨强变化范围：20-200mm/h
4）、降雨均匀度系数： ≧0.8(无风条件下)
5）、雨滴大小调控范围：1.5-5.0mm(1.5/3.2/5.0)
6）、降雨调节精度：3mm/h
7）、降雨测量精度：0.2mm/h
8）、降雨历时：任意调节
9）、雨强测量误差: ≤3%
10）、雨量计分辨率： 0.2mm
11）、降雨控制模式：PLC+触摸屏或者触摸屏PLC一体机
12）、不锈钢户外柜式控制柜或便携式手提箱，降雨控制系统化、智能化，降雨雨强数据记录自动化、历史数据表格化，电脑存贮并U盘直接导出
13）、降雨监测模式：降雨控制软件液晶显示数据及雨强值和雨强曲线并记录全部降雨曲线过程
14）、进水水质要求pＨ6-6.5,颗粒直径小于0.1 mm；过滤后颗粒直径小于0.01 mm
15）、用电要求：市电或工业电力

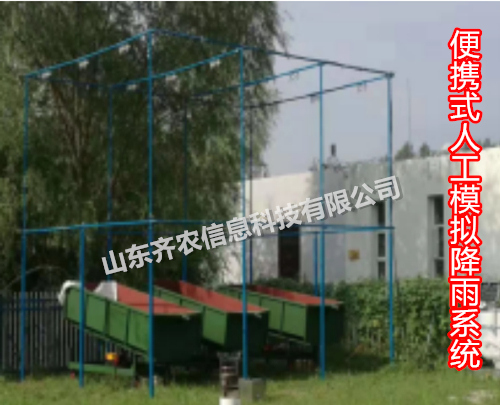

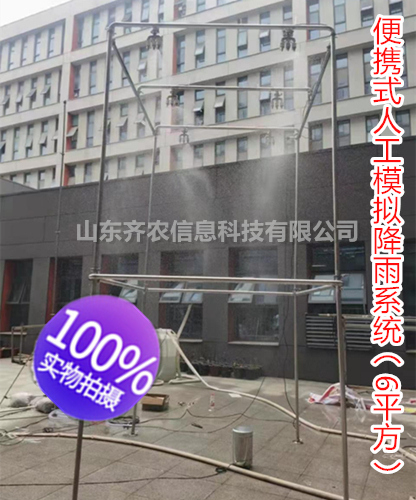

便携式人工模拟降雨系统解决方案
