一、概述

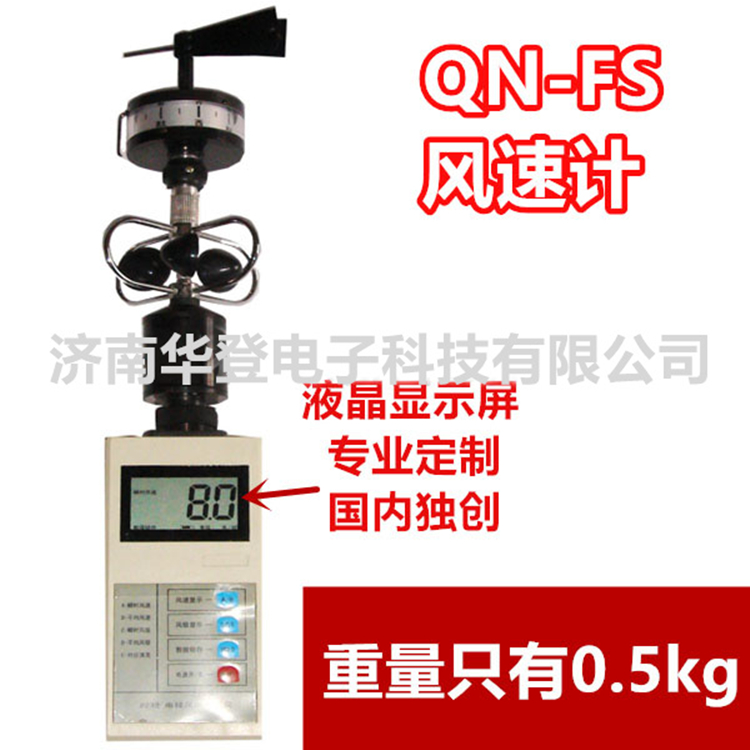

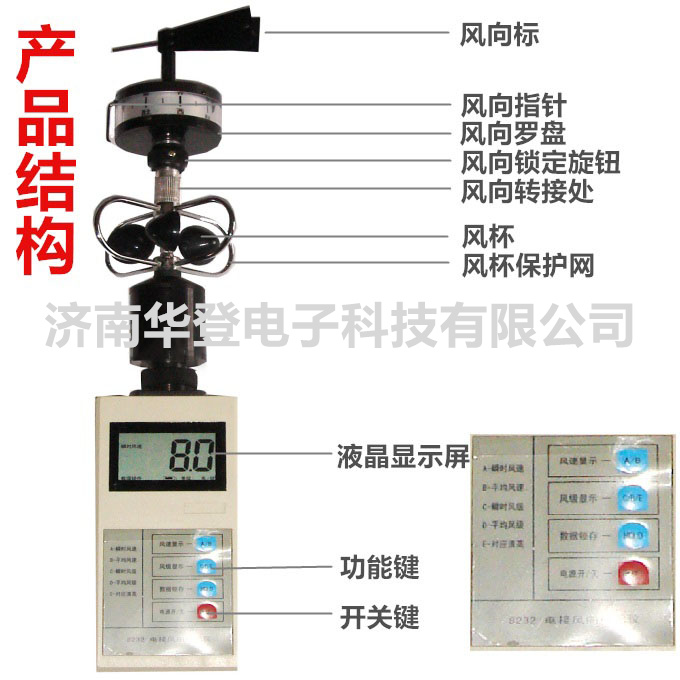

本仪器为便携设计的三杯式风向风速仪，仪器测量部分采用了单片机技术，可以同时测量瞬时风速、平均风速、瞬时风级、平均风级和对应浪高等5个参数。该仪器所采用的液晶显示屏为专业定制，其中测量参数和测量单位直接用汉字显示在液晶屏上，而测量数据显示的数字高度达到18mm，便于教学演示时较远距离观察。如图所示：

本仪器采用低功耗设计并采用液晶（LCD）显示，大大减少了仪器的功耗。而且带有数据锁存功能，便于读数，在风向部分采用了自动定北装置，测量时无需人工对北，简化测量操作。仪器具有体积小、重量轻、功能全、耗电省、字符大、显示直观、方便携带等的优点，可广泛用于农林、环境、海洋、科学考察等领域测量大气的风参数。也完全可满足中小学自然科学教学的要求。

二、主要技术指标

1、风速指标

（1）风速测量范围：0-30米/秒

（2）风速传感器启运风速：不大于0.8米/秒

（3）风速测量精度：

误差不大于±（0.3±0.03V）米/秒（V-实际风速）

（4）可显示的风速参数：

瞬时风速、平均风速、瞬时风级、平均风级、对应浪高

（5）显示分辩率： 0.1米/秒  （风速）

1级   （风级）

0.1米  （浪高）

（6）功能及单位直接用显示汉字

显示数字高度：18mm

2、风向指标

（1）风向测量范围：0-360°   16个方位

（2）风向传感器启动风速：不大于1.0米/秒

（3）风向测量精度：误差不大于±1/2方位

（4）风向定北：自动

3、环境要求

（1）工作环境温度：0-45℃

（2）工作环境湿度：≤90%RH（无凝结）

4、供电电源

（1）电源电压：4.5V  5#干电池3节

（2）平均耗电流量：≤5mA（电源为4.5V时）

5、尺寸及重量

（1）外形尺寸：400mm×100mm×100mm

（2）重量：0.5kg
