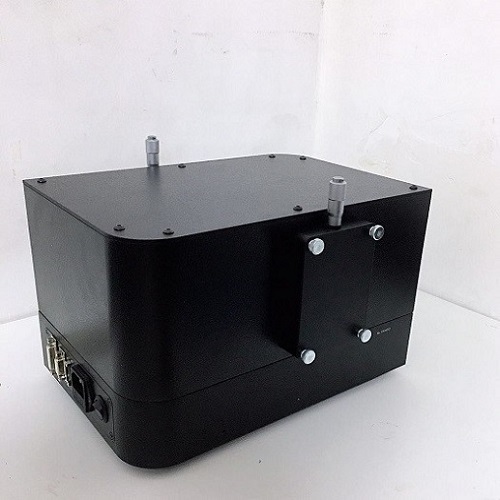

Omno-500系列三光栅扫描光谱仪
•非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
•消二次色散设计，有效抑制杂散光
•可根据具体需求灵活配置多块光栅
•RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
•入光口可与我公司各种光源配套使用，可配光纤接口
•可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，具有两个可选出光口位置
•精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
•狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
•配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
•选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
•光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染
基本参数：
|
焦距(Focal Length) |
500mm |
|
F/# |
F/8 |
|
杂散光(Stray Light) |
5×10-4 |
|
最小步距(Minimum Step) |
0.0023nm |
|
光栅名称（Grating Name） |
光栅S55x55x6 |
|
光栅有效使用面积(Grating Size) |
55mm×55mm |
|
标准配置光栅参数 (Standard 3 Gratings) |
λ1200-300（1200g/mm, λp=300nm） λ600-750（600g/mm, λp=750nm） λ300-1250（300g/mm, λp=1250nm） |
|
狭缝有效尺寸(Slits Size) |
刃口10μm自动保护，宽10μm-3mm可调，高14mm |
|
外形尺寸(Size) |
560mm×320mm×204mm |
|
重量(Weight) |
22kg |
选配光栅：
|
光栅型号 |
线色散(nm/mm) |
准确度 （nm） |
重复性 （nm） |
分辨率 （nm） |
理论光谱 范围(nm) |
机械光谱 范围(nm) |
|
λ2400-250 |
0.8 |
0.1 |
0.05 |
0.03 |
185-500 |
0-550 |
|
λ1800-250 |
1.1 |
0.15 |
0.08 |
0.04 |
185-500 |
0-730 |
|
λ1800-500 |
330-730 |
|||||
|
λ1200-250 |
1.7 |
0.2 |
0.1 |
0.05 |
185-500 |
0-1100 |
|
λ1200-300 |
200-600 |
|||||
|
λ1200-500 |
330-1000 |
|||||
|
λ600-500 |
3.4 |
0.4 |
0.2 |
0.1 |
330-1000 |
0-2200 |
|
λ600-750 |
500-1500 |
|||||
|
λ600-1000 |
660-2000 |
|||||
|
λ600-1250 |
830-2200 |
|||||
|
λ300-500 |
6.8 |
0.8 |
0.4 |
0.2 |
330-1000 |
0-4400 |
|
λ300-1250 |
830-2500 |
|||||
|
λ300-1800 |
1200-3600 |
|||||
|
λ300-3000 |
2000-4400 |
|||||
|
λ150-4000 |
13.6 |
1.6 |
0.8 |
0.4 |
2600-8000 |
0-8800 |
|
λ66-DB |
30.6 |
3.7 |
1.8 |
0.9 |
2500-25000 |
0-20000 |
|
λ50-12000 |
41 |
5 |
2.5 |
1.2
|
8000-24000 |
0-26400 |
选型说明：
|
型 号 |
特 点 |
|
Omno-501 |
出、入口垂直分布单色仪，出口安装狭缝 |
|
Omno-502 |
出、入口平行分布单色仪，出口安装狭缝 |
|
Omno-503 |
双出口单色仪，均安装狭缝，手动切换 |
|
Omno-504 |
双出口单色仪，均安装狭缝，电动切换 |
|
Omno-505 |
出、入口垂直分布光谱仪，垂直出口安装CCD |
|
Omno-506 |
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，手动切换 |
|
Omno-507 |
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，电动切换 |
