热流计(heat flow meter): 由热流传感器(或称热流测头)连接测量指式仪表组成的热工仪表。使用时将其传感器埋设在绝热结构内或贴敷在绝热结构的外表面，可直接测量得到热(冷)损失值。

热流传感器(heat flux transduser; HFT): 利用在具有确定热阻的板材上产生温差来测量通过它本身的热流密度的装置。其输出电势(V)与通过传感器的热流密度(q)成正比。

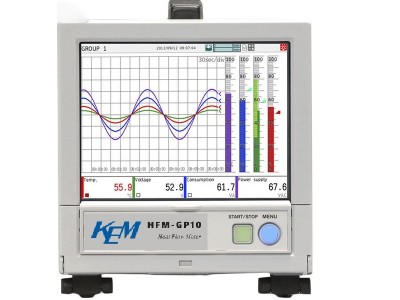

多通道热流计HFM-GP10 主要特点:



1. 多通道热流计具有人性化的操作界面，易于操作和使用。

2. 热流测量可接30个通道，温度和热流测量可接15个通道。

3. 采用5.7英寸TFT彩色液晶触控屏，实时显示运行数据。

4. 内置500MB大容量内存，记录时间更长，记录通道更多。

5. 可透过浏览器执行实时监测，FTP服务器集中数据管理。

6. 通信功能: 以太网、邮件通知、FTP、SNTP、DHCP等。

7. 使用100~240VAC电源或12VDC电源供电，两种方式。



多通道热流计HFM-GP10 技术参数:



测定项目: 热流和温度。

热流测量范围: 0～±99999W/m2。

温度测量范围: -40°C～750°C。

单位选择: 热流(W/m2)+温度(°C)、热流(W/m2)、温度(°C)。

采样时间: 100/200/500毫秒、1/2/5秒。

显示更新: 约1秒。

显示功能: 波形图、数据、线形图、波形图+数据。

A和B系数: 热流传感器A和B系数输入。

传感器数量: A系数传感器最多30个通道，A和B系数传感器最多15个通道。

内存: 500MB。同时连接30个通道，采样时间1秒，可保存约1个月的记录。

外置存储: SD卡、USB存储。

通信功能: 以太网、Web服务器、FTP服务器、FTP客户端、电子邮件发送。

电源: 使用AC适配器或12VDC蓄电池供电。

使用环境: 温度: 0°C～40°C，湿度: 0～85%RH。

尺寸: 约144×168×197mm(仅主机)，约144×168×248mm(含模块)。

重量: 约1.9kg。

选件: 各种热流传感器。



多通道热流计HFM-GP10 选用的热流传感器如下:

名称 型号 概述

通用型低热流传感器 KR2, KR6   用在隔热材料或保温材料表面的低热流传感器

通用型低热流传感器 KM1            用在生物体或小型设备表面的低热流传感器

表面型高热流传感器 K500B    具磁铁可固定在高炉表面的高温高热流传感器

表面型高热流传感器 K500B-20   使用在测量面积小的高温高热流传感器

埋设型高热流传感器 K750    埋设在高炉或保温材料中的高温高热流传感器
